一、子弹图
首先我们先来简单的了解下子弹图，如下图所示，就是一个简单的子弹图。它主要用于对比实际数据与目标数据之间的差异情况，因为外形酷似一个发射出去的子弹而得名，常用于：销售报表展示、KPI考核等场合。
子弹图一般包含3个项目
目标：细小横条，用于代指实际的目标
实际：细长的柱形图，用于代指实际的销量数据
等级：较宽的柱形图，每个颜色表示不同的KPI等级，一般不超过5个为宜
二、数据准备

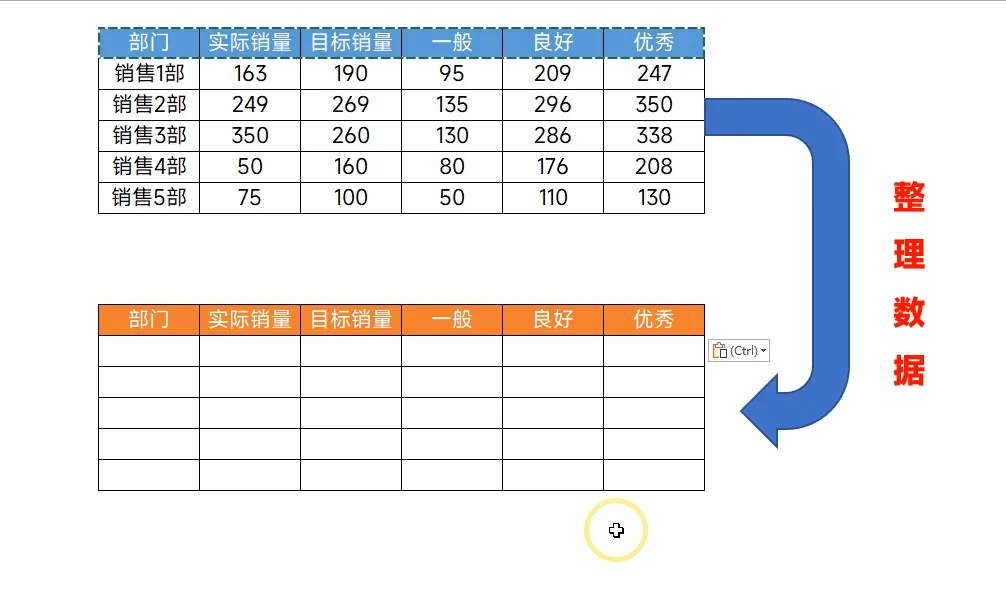

想要制作一个子弹图，我们需要准备下所需的数据，如下图所示，【实际与目标销量】、【KPI对应的指标】这些就是我们需要的数据，随后我们还需要将【KPI指标数据整理下】，因为子弹图的本质是一个堆积的柱形图，我们希望【KPI指标数据】进行堆积。我们只需要更该下【良好】与【优秀】的指标即可
良好：=F3-E3
优秀：=G3-F3
三、插入图表

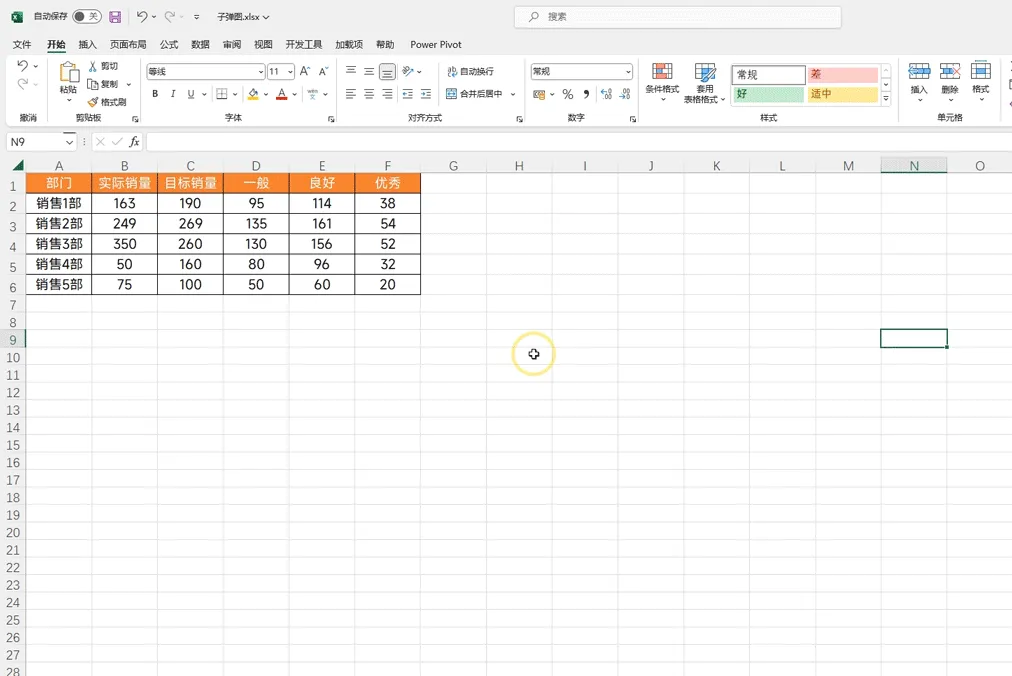

选择所有的数据，然后点击【图表】直接插入一个堆积的条形图，之后点击图表上方选择【切换行列】切换下图标的行列关系。
然后选中图表蓝色柱子，在上方点击【更改图标类型】将【实际销量】与【目标销量】都放在【次坐标轴】然后将【目标销量】的图表类型更改为【带标记的折线图】点击确定，这样就会得到图标的雏形了
四、填充颜色
点击蓝色柱子，它表示实际的销量，按下Ctrl+1调出设置窗口，在右侧将它的【间隙宽度】设置为400%，来缩小柱子的宽度。
随后分别点击后面比较粗的柱子，从下到上为他依次设置一个比较浅的灰色，然后为中间的细长柱子设置一个黑色填充色
五、设置目标
最后我们只需要设置下目标细小的黑色横条即可，需要使用插入形状来实现。
首先需要点击插入，然后在形状中插入一个细小的横条，然后将它的形状填充设置为黑色，边框设置为无边框。随后复制下黑色横条，点击图中的折线图按下Ctrl+v将其粘贴到图表
最后把折线图的填充色设置为无即可，至此就设置完毕了。
以上就是今天分享的子弹图的制作方法，简单又实用，大家可以试着做一下~
